CẢM BIẾN AN TOÀN

Trong các hệ thống cửa tự động hiện nay, cảm biến an toàn đóng vai trò cực kỳ quan trọng giúp phát hiện vật cản và đảm bảo an toàn cho người sử dụng. Vậy thiết bị này hoạt động như thế nào, có cấu tạo ra sao và nên lắp đặt thế nào để đạt hiệu quả tối ưu? Cùng Thiết Bị Cửa Sinh Tài tìm hiểu chi tiết trong bài viết dưới đây.

1. Cảm biến an toàn là gì?

Cảm biến an toàn cửa (Photocell, beam sensor) là một loại cảm biến quang điện sử dụng tia hồng ngoại để phát hiện vật cản trong vùng kiểm soát. Khi có người hoặc vật thể đi ngang qua, hệ thống sẽ nhận diện ngay lập tức và gửi tín hiệu về bộ điều khiển.















Thiết bị này thường được lắp đặt trong các hệ thống cửa tự động chính hãng nhằm đảm bảo cửa không đóng lại khi có vật cản, từ đó tránh gây tai nạn hoặc hư hỏng.

2. Vai trò của cảm biến an toàn trong hệ thống cửa tự động

Trong bất kỳ hệ thống cửa tự động nào, cảm biến an toàn không chỉ là một thiết bị hỗ trợ mà còn là thành phần bắt buộc để đảm bảo vận hành ổn định, an toàn và bền bỉ. Đặc biệt với các hệ cổng tự động giá rẻ, việc trang bị cảm biến càng cần thiết để tránh rủi ro khi sử dụng.

• Ngăn kẹt người và phương tiện: Cảm biến vùng an toàn giúp phát hiện chính xác người, xe hoặc hàng hóa đi qua, từ đó ngăn chặn tình trạng cửa đóng gây kẹt hoặc va chạm.
• Giảm hỏng hóc motor cửa: Việc cửa đóng khi gặp vật cản có thể gây áp lực lớn lên motor. Nhờ có cảm biến an toàn, hệ thống sẽ dừng hoặc đảo chiều kịp thời, giảm thiểu hư hỏng.
• Tăng tuổi thọ hệ thống: Hoạt động ổn định, hạn chế va chạm giúp các bộ phận cơ khí và điện tử bền bỉ hơn theo thời gian.
• Đáp ứng tiêu chuẩn an toàn vận hành: Hầu hết các hệ thống cửa tự động hiện đại đều yêu cầu phải có cảm biến an toàn cửa để đạt tiêu chuẩn an toàn kỹ thuật.

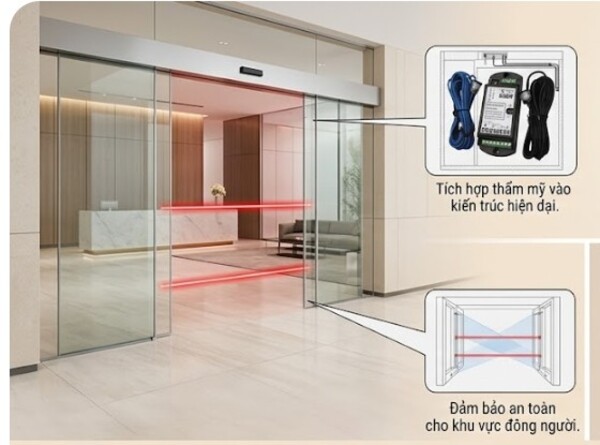

Vai trò của cảm biến an toàn trong hệ thống cửa tự động

3. Cấu tạo cảm biến an toàn Photocell

Một bộ cảm biến an toàn cửa (photocell) tiêu chuẩn không chỉ đơn giản là “2 mắt cảm biến” mà thực chất là một hệ thống gồm nhiều thành phần phối hợp chặt chẽ với nhau. Mỗi bộ phận đều có vai trò riêng để đảm bảo khả năng phát hiện vật cản nhanh, chính xác và ổn định trong nhiều điều kiện môi trường khác nhau.

Trong các hệ thống sử dụng bộ điều khiển cổng xếp, cảm biến an toàn đóng vai trò kết nối tín hiệu cực kỳ quan trọng giúp hệ thống vận hành chính xác.

Thông thường, một bộ cảm biến vùng an toàn hoàn chỉnh sẽ bao gồm các thành phần sau:

• Bộ phát tín hiệu hồng ngoại: Phát ra tia hồng ngoại liên tục để tạo vùng quét an toàn giữa hai đầu cảm biến.
• Bộ nhận tín hiệu: Nhận tín hiệu từ bộ phát. Khi tia bị cắt, hệ thống sẽ phát hiện có vật cản.
• Bộ xử lý và truyền tín hiệu: Xử lý thông tin và truyền tín hiệu về bộ điều khiển cửa để thực hiện dừng hoặc đảo chiều.
• Vỏ bảo vệ chống nước chống bụi: Thiết kế chắc chắn, chịu được môi trường ngoài trời, giúp thiết bị hoạt động ổn định lâu dài.
• Phụ kiện lắp đặt đi kèm: Bao gồm giá đỡ, dây kết nối, ốc vít giúp việc lắp đặt dễ dàng và nhanh chóng.

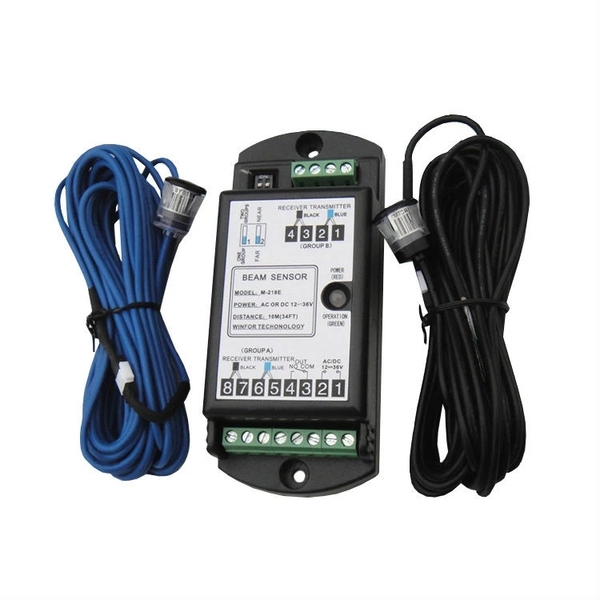

Cấu tạo cảm biến an toàn Photocell

4. Nguyên lý hoạt động của cảm biến an toàn

Nguyên lý hoạt động của cảm biến vùng an toàn dựa trên tia hồng ngoại. Khi bộ phát và bộ nhận được đặt đối diện nhau, chúng tạo thành một “hàng rào vô hình”.

• Khi không có vật cản → tín hiệu truyền ổn định
• Khi có vật cản chắn tia → tín hiệu bị gián đoạn
• Bộ điều khiển nhận tín hiệu → cửa dừng hoặc đảo chiều

Cơ chế này giúp phát hiện cực nhanh và chính xác, đảm bảo an toàn tuyệt đối.

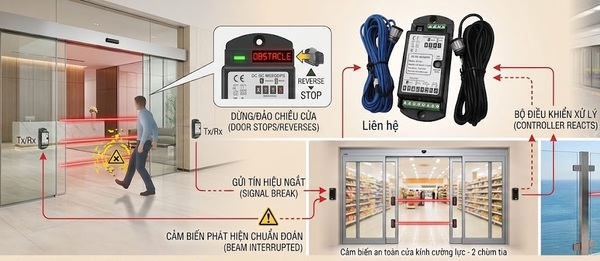

Tìm hiểu về nguyên lý hoạt động của cảm biến an toàn

5. Thông số kỹ thuật cảm biến an toàn sinh Tài cung cấp

Khi lựa chọn cảm biến an toàn cửa, việc hiểu rõ thông số kỹ thuật không chỉ giúp bạn chọn đúng sản phẩm mà còn đảm bảo thiết bị hoạt động ổn định, phù hợp với từng môi trường lắp đặt thực tế.

Dưới đây là bảng thông số chi tiết của cảm biến vùng an toàn do Sinh Tài cung cấp, kèm theo giải thích cụ thể từng yếu tố:

Thông số	Giá trị
Điện áp hoạt động	AC/DC 12-36V
Dòng điện tiêu thụ	35mA (chờ) / 72mA (hoạt động)
Khoảng cách hoạt động	Tối đa 10m
Nhiệt độ làm việc	-42°C đến +45°C
Tiêu chuẩn chống nước	Chống bụi, chống nước tốt
Độ bền thiết bị	Hoạt động ổn định, tuổi thọ cao



6. Cảm biến an toàn dùng được cho những loại cửa nào?

Một trong những ưu điểm nổi bật của cảm biến an toàn cửa là khả năng ứng dụng cực kỳ linh hoạt. Thiết bị này có thể lắp đặt cho hầu hết các loại cửa tự động hiện nay, từ dân dụng đến công nghiệp. Đặc biệt khi kết hợp với các dòng cổng tự động giá rẻ hoặc hệ thống cửa tự động chính hãng, cảm biến giúp nâng cao độ an toàn và trải nghiệm sử dụng rõ rệt.

Không chỉ đơn thuần là “lắp được”, cảm biến vùng an toàn còn giúp nâng cấp toàn bộ hệ thống cửa về mặt an toàn, độ bền và trải nghiệm sử dụng.

Dưới đây là các loại cửa phổ biến có thể sử dụng cảm biến an toàn:

6.1. Cửa trượt tự động (Sliding Door)

Đây là loại cửa phổ biến nhất tại:

• Văn phòng
• Showroom
• Trung tâm thương mại
• Bệnh viện

Đặc điểm: Cửa đóng/mở theo phương ngang, tốc độ nhanh, tần suất sử dụng cao.

6.1. Cửa trượt tự động (Sliding Door)

Đây là loại cửa phổ biến nhất tại:

• Văn phòng
• Showroom
• Trung tâm thương mại
• Bệnh viện

Đặc điểm: Cửa đóng/mở theo phương ngang, tốc độ nhanh, tần suất sử dụng cao.

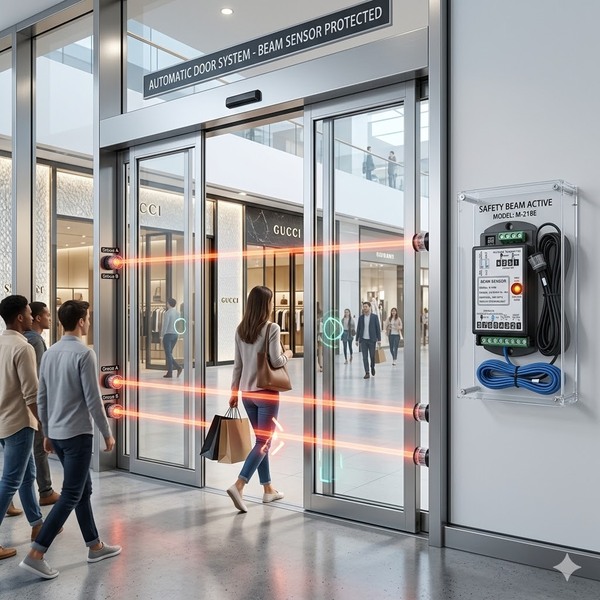

Cảm biến an toàn cửa​ trượt tự động

Vai trò của cảm biến:

• Phát hiện người đi ngang khi cửa đang đóng
• Ngăn kẹt người, đặc biệt ở khu vực đông người
• Đảm bảo cửa luôn mở lại khi có người chưa đi hết

Tình huống thực tế: Tại siêu thị hoặc tòa nhà, nếu không có cảm biến an toàn cửa, cửa có thể đóng trúng khách hàng - gây nguy hiểm và ảnh hưởng trải nghiệm.

6.2. Cửa mở cánh tự động (Swing Door)

Thường sử dụng trong:

• Biệt thự
• Văn phòng
• Khách sạn

Đặc điểm: Cửa mở quay vào trong hoặc ra ngoài, có lực đẩy khá mạnh.

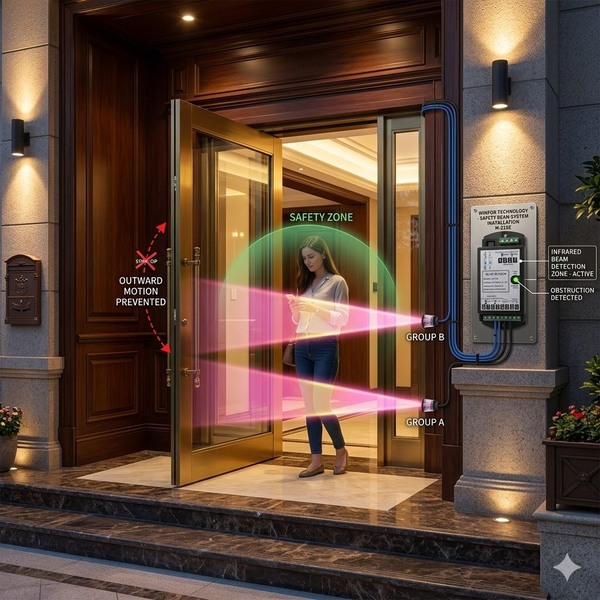

Cảm biến an toàn cửa mở cánh tự động

Vai trò của cảm biến:

• Phát hiện người đứng trong vùng quét của cánh cửa
• Ngăn cửa va vào người khi đang mở/đóng
• Giảm lực tác động lên bản lề và motor

Thực tế:Cửa mở cánh nếu không có cảm biến vùng an toàn có thể gây va đập mạnh, đặc biệt nguy hiểm với trẻ nhỏ.

6.3. Cửa cuốn (Rolling Door)

Phổ biến tại:

• Nhà phố
• Cửa hàng
• Kho hàng

Đặc điểm: Cửa đóng mở theo phương thẳng đứng, có trọng lượng lớn.

Vai trò của cảm biến:

• Phát hiện vật cản phía dưới cửa
• Dừng cửa ngay khi có người hoặc xe bên dưới
• Tránh kẹt xe máy, ô tô khi ra vào

Tình huống thực tế: Rất nhiều trường hợp cửa cuốn không có cảm biến an toàn đã gây kẹt xe hoặc tai nạn nghiêm trọng → đây là thiết bị cực kỳ cần thiết.

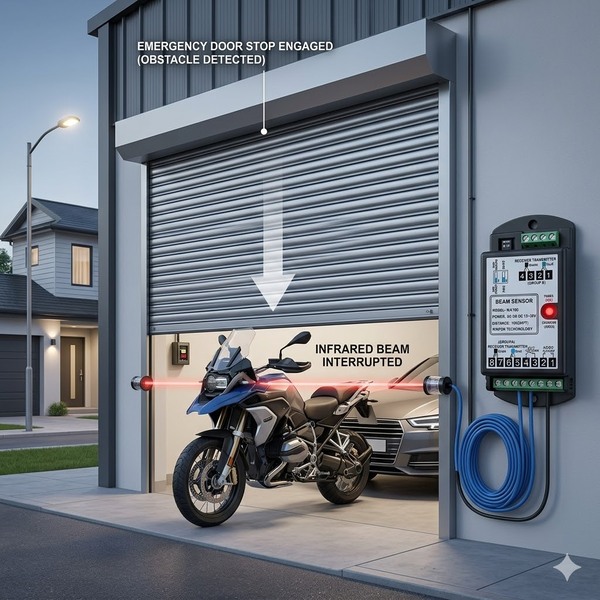

Sử dụng cảm biến an toàn cho cửa cuốn

6.4. Cổng trượt tự động (Sliding Gate)

Ứng dụng nhiều tại:

• Nhà xưởng
• Khu công nghiệp
• Biệt thự

Đặc điểm: Cổng lớn, nặng, di chuyển ngang theo ray.

Vai trò của cảm biến:

• Phát hiện xe ra vào cổng
• Ngăn cổng va vào ô tô
• Bảo vệ motor và hệ thống ray

Thực tế: Một cổng trượt nặng vài trăm kg nếu không có cảm biến an toàn cửa sẽ rất nguy hiểm khi xảy ra va chạm.

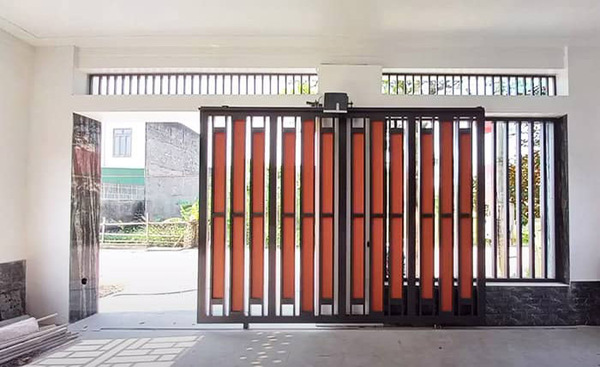

Cổng trượt tự động

6.5. Cổng mở cánh (Swing Gate)

Phổ biến tại:

• Nhà riêng
• Biệt thự
• Khu dân cư cao cấp

Đặc điểm: Cổng mở ra hai bên, lực đẩy lớn, hành trình dài.

Vai trò của cảm biến:

• Phát hiện người hoặc vật trong vùng quét của cánh cổng
• Ngăn va chạm với xe đang ra vào
• Hỗ trợ đóng/mở an toàn hơn

Ứng dụng thực tế: Đặc biệt cần thiết khi sử dụng cho gia đình có trẻ nhỏ hoặc khu vực có nhiều phương tiện di chuyển.

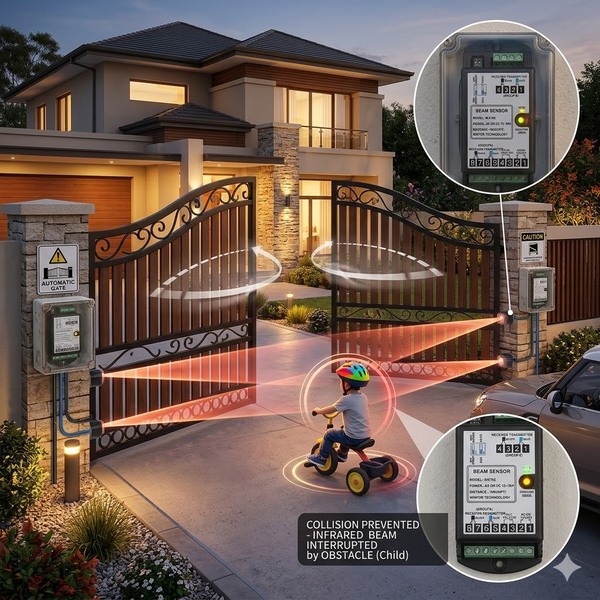

Cảm biến an toàn cửa​ cổng mở cánh

7. Hướng dẫn lắp đặt và sử dụng cảm biến an toàn đúng cách

Để cảm biến an toàn cửa hoạt động chính xác và ổn định, việc lắp đặt đúng kỹ thuật là yếu tố cực kỳ quan trọng. Dưới đây là hướng dẫn chi tiết từng bước giúp bạn triển khai cảm biến vùng an toàn hiệu quả, hạn chế lỗi và tăng độ bền thiết bị.

Bước 1: Xác định vị trí lắp đặt phù hợp

• Lắp 2 mắt cảm biến đối diện nhau ở hai bên cửa
• Chiều cao lý tưởng: 30 - 60cm so với mặt đất
• Tránh vị trí có vật cản như cây, tường, vật dụng

Mục tiêu: tạo vùng quét chính xác nơi người và phương tiện đi qua.

Bước 2: Căn chỉnh khoảng cách và hướng cảm biến

• Đặt 2 mắt sensor thẳng hàng tuyệt đối
• Khoảng cách tối đa: ≤ 10m
• Không để lệch góc vì sẽ gây mất tín hiệu

Lưu ý: Sai lệch nhỏ cũng có thể khiến cảm biến an toàn hoạt động chập chờn.

Bước 3: Đấu nối nguồn điện và tín hiệu

• Kết nối đúng nguồn: AC/DC 12-36V
• Đấu dây tín hiệu vào bộ điều khiển cửa
• Kiểm tra kỹ dây dẫn, tránh chập cháy

Nên sử dụng dây chất lượng tốt để đảm bảo tín hiệu ổn định.

Bước 4: Kiểm tra hoạt động của cảm biến

• Che tia giữa 2 mắt cảm biến
• Quan sát phản ứng của cửa:
  • Cửa phải dừng hoặc đảo chiều ngay

Nếu không có phản hồi → cần kiểm tra lại lắp đặt.

Bước 5: Hoàn thiện và cố định thiết bị

• Siết chặt ốc vít, cố định chắc chắn
• Kiểm tra lại toàn bộ hệ thống lần cuối
• Đảm bảo không bị rung lắc khi sử dụng

Bước 6: Bảo trì và kiểm tra định kỳ

• Vệ sinh mắt cảm biến 1-2 tháng/lần
• Kiểm tra dây điện, nguồn cấp
• Test lại hoạt động để đảm bảo an toàn

Giúp cảm biến vùng an toàn luôn hoạt động ổn định và bền lâu.

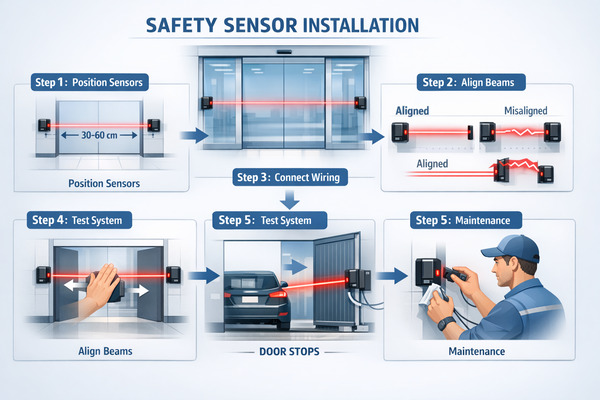

Hướng dẫn lắp đặt và sử dụng cảm biến an toàn đúng cách

8. Mua cảm biến an toàn chính hãng ở đâu uy tín?

Hiện nay trên thị trường có rất nhiều loại cảm biến an toàn cửa với chất lượng và giá thành khác nhau. Tuy nhiên, nếu chọn sản phẩm kém chất lượng, bạn có thể gặp các vấn đề như: cảm biến hoạt động không ổn định, phát hiện sai vật cản hoặc nhanh hỏng.

Vì vậy, việc lựa chọn cảm biến vùng an toàn chính hãng từ đơn vị uy tín là rất quan trọng để đảm bảo an toàn và độ bền khi sử dụng.

Thiết Bị Cửa Sinh Tài là đơn vị chuyên cung cấp cảm biến an toàn chất lượng cao, phù hợp với nhiều loại cửa tự động.

• Sản phẩm chính hãng, độ bền cao
• Phát hiện vật cản chính xác, ổn định
• Tương thích nhiều hệ cửa (Đài Loan, Hàn Quốc, Nhật Bản…)
• Hỗ trợ tư vấn và kỹ thuật tận tình

Hotline mua hàng: 0908 099 679

9. Câu hỏi thường gặp về cảm biến an toàn

9.1.Cảm biến an toàn có bắt buộc lắp cho cửa tự động không?

Không bắt buộc nhưng rất cần thiết để đảm bảo an toàn và tăng độ bền hệ thống.

9.2.Khoảng cách hoạt động tối đa là bao nhiêu?

Thông thường khoảng 10m tùy model.

9.3.Cảm biến có chống nước không?

Có. Hầu hết các loại cảm biến an toàn cửa đều được thiết kế chống nước và bụi.

9.4.Bao lâu cần bảo trì cảm biến?

Nên kiểm tra và vệ sinh định kỳ 3-6 tháng/lần để đảm bảo hoạt động ổn định.

Cảm biến an toàn cửa tự động là thiết bị không thể thiếu giúp bảo vệ người dùng, giảm thiểu rủi ro và nâng cao tuổi thọ hệ thống cửa. Việc lựa chọn đúng sản phẩm và lắp đặt chuẩn kỹ thuật sẽ giúp hệ thống vận hành hiệu quả, an toàn lâu dài.

Nếu bạn cần tư vấn hoặc lắp đặt cảm biến vùng an toàn thì hãy liên hệ ngay với Sinh Tài qua Hotline: 0908 099 679 để được hỗ trợ nhanh chóng và chuyên nghiệp.
